一、机器的用途
本机适用于多品种，中、小批量的铸锻件及铆焊件的清理或强化，尤其对怕碰撞的细长薄壁件表面清理或强化更为适宜。
该机的主要特点：
1、该机采用了无地坑结构，安装方便，减少投资费用；
2、结构紧凑，生产率高，清理质量好，工作安全可靠，运转平稳。
二、主要技术参数
1、清理室内尺寸（长×宽×高）1400×1400×1800mm
2、被清理件的最大尺寸（直径×高）￠700×1500mm
3、机器总功率：21.7 kW
4、机器外形尺寸（长×宽×高）：3900×2200×4700mm
5、机器总重：4000kg
三、工作原理与结构特征

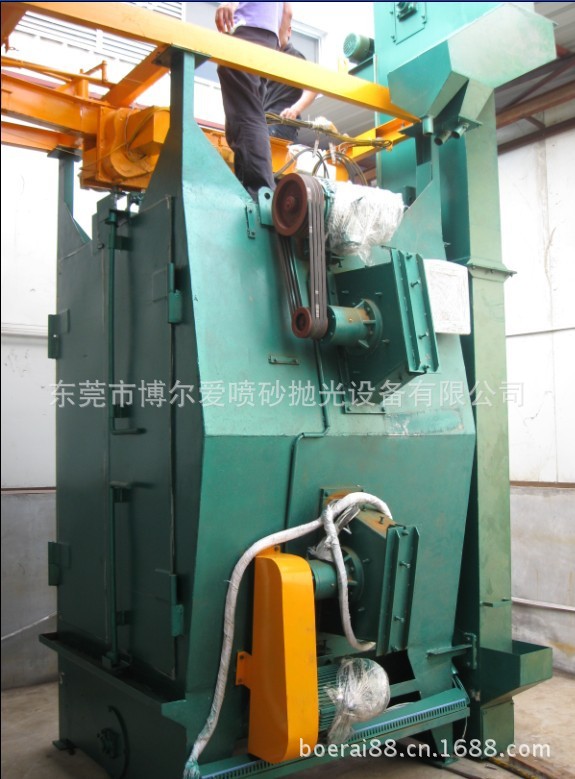

机器的结构如图一、由清理室、大门、轨道、吊钩、提升机、供丸系统、溜槽、螺旋输送器、分离器、抛丸器和电气等组成。其只要部分分述如下：
1、清理室
清理室系焊接结构，为了使抛射的弹丸能有效的抛射到被清理工
作的表面上，安装抛丸器的一侧，壁板倾斜一角度，室内各面设有保护衬板，一保护室壁不被弹丸破坏。
2、大门
大门两扇外开，增加室清理容积，为安全起见，大门上方装一限位开关，必须待大门关闭后，方能启动抛丸器。
3、轨道与吊钩
采用Y型轨道，一吊钩工作在室内清理的同时，另一吊钩可在室外进行装卸工作，清理好的工件按原路线返回后，未经清理的工件随钩一起进入室内，吊钩的进出和自转由电机带动，中间设有电磁铁和离合器，吊钩靠本身的碰铁碰撞Y型轨道上的拔叉，使主轨与左（有）轨衔接好，当另一撞块碰撞室顶安装的限位开关，电磁铁断电，吊钩进停止，自转开始。
